Материалы, пригодные для резки: каменные плиты из гранита, песчаника, искусственного камня, известняка, травертина и мрамора.
Размер, подходящий для резки: 3.2м x 2м
Доступный диаметр лезвия: 450 мм, 600 мм, 700 мм
Глубина реза: 100 мм, 180 мм, 230 мм
Вес: каменная плита весом менее 3 тонн
Описание

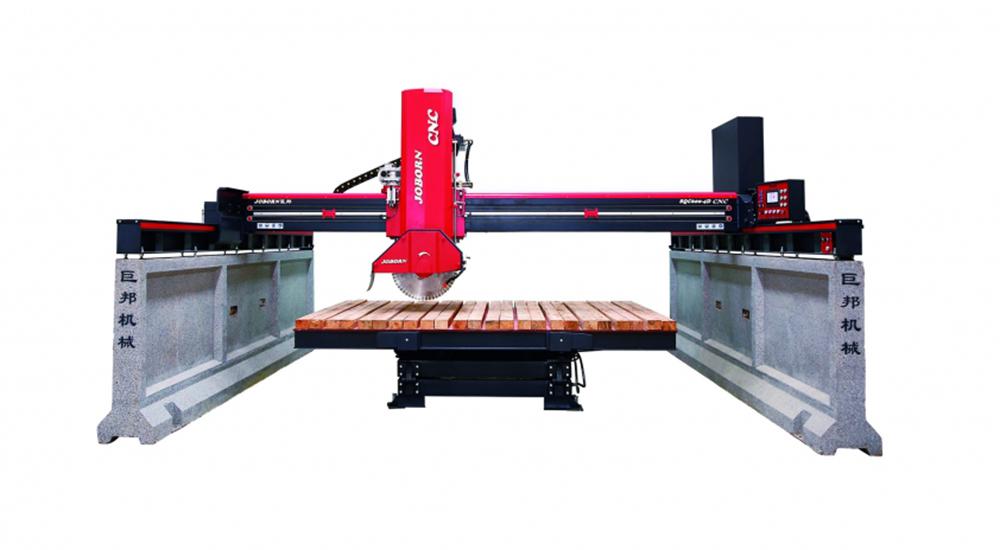

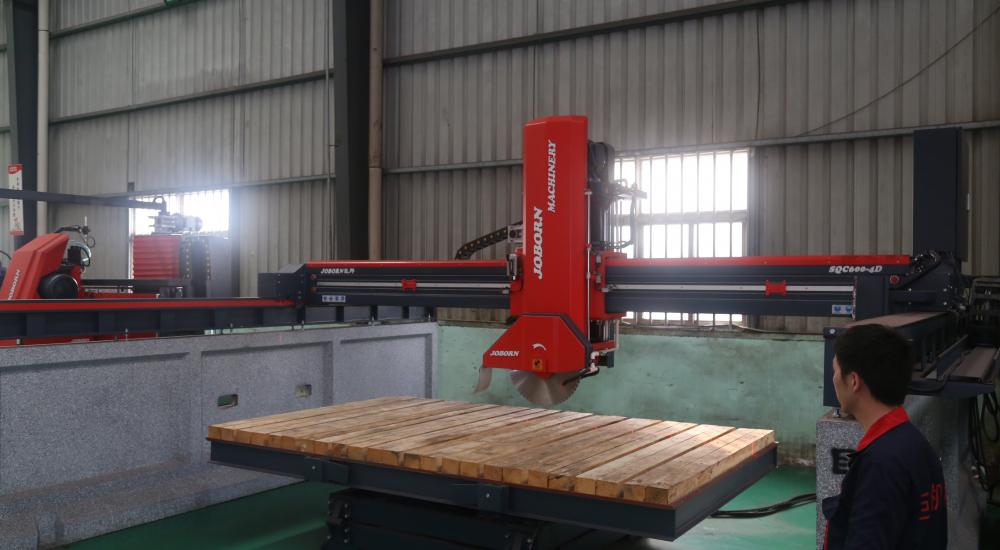

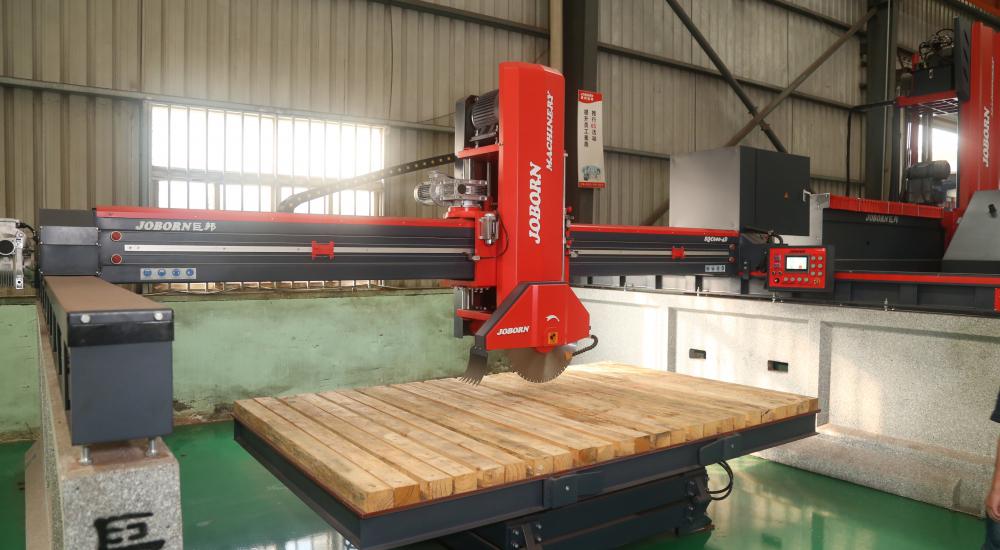

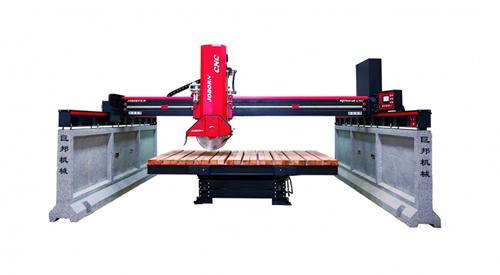

Мостовой камнерезный станок с ЧПУ оснащен системой ЧПУ и является одним из вариантов нашего инфракрасного камнерезного оборудования. Управляется компьютерно-программной системой и регулируется устройством инфракрасно-лазерной разметки, что обеспечивает высокую точность и безопасность. Для более эффективной резки, рабочий стол может вращаться горизонтально влево и вправо на 90°, а также наклоняться вверх и вниз на 85°.

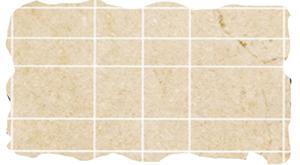

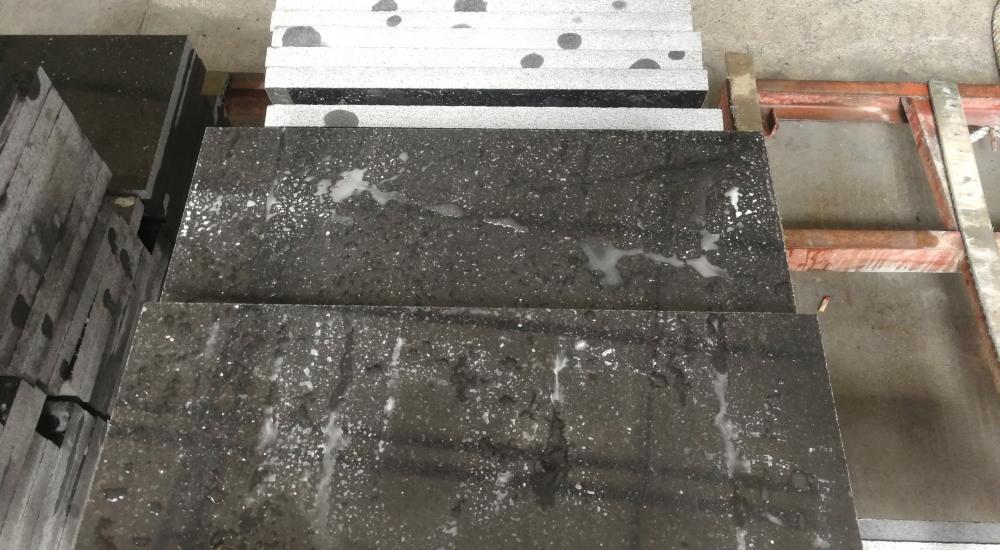

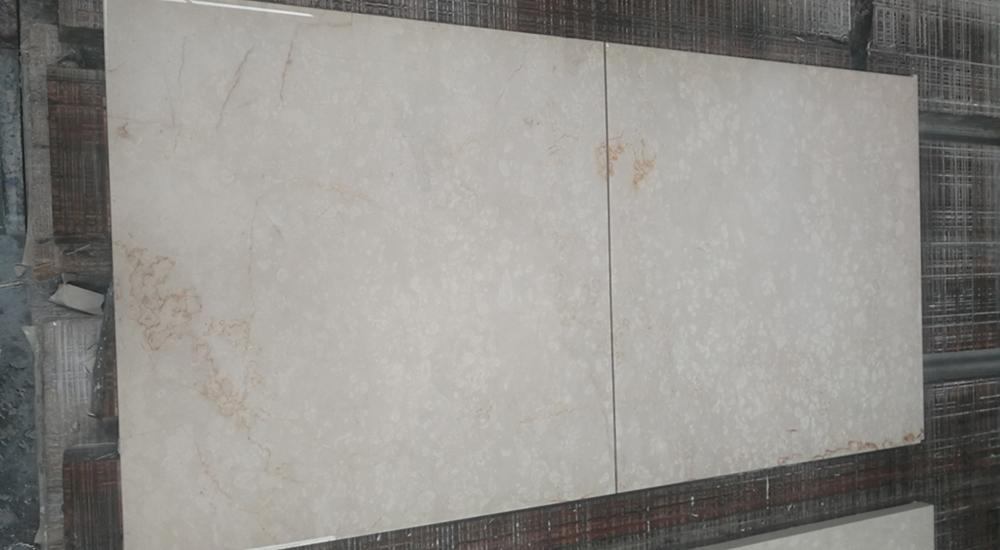

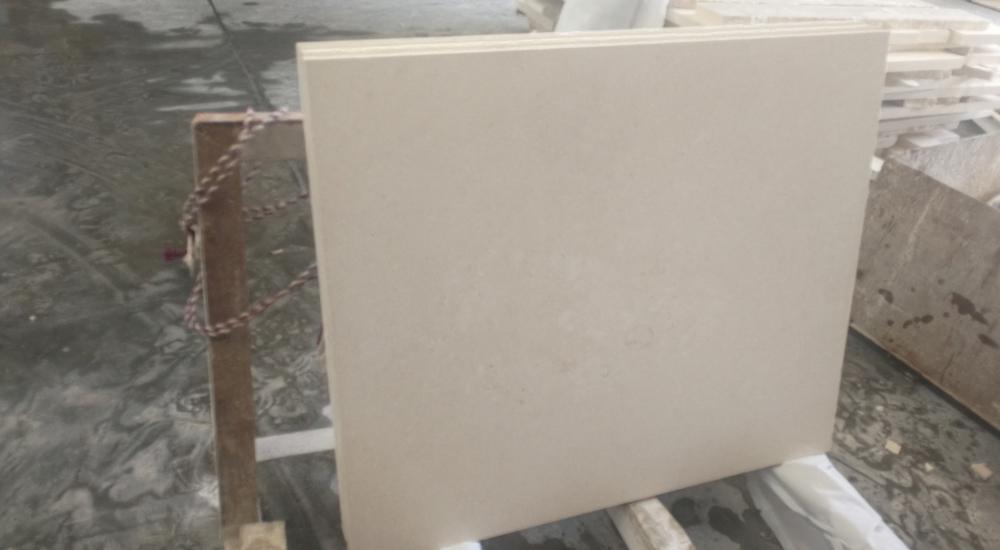

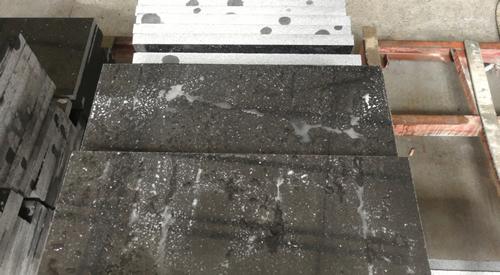

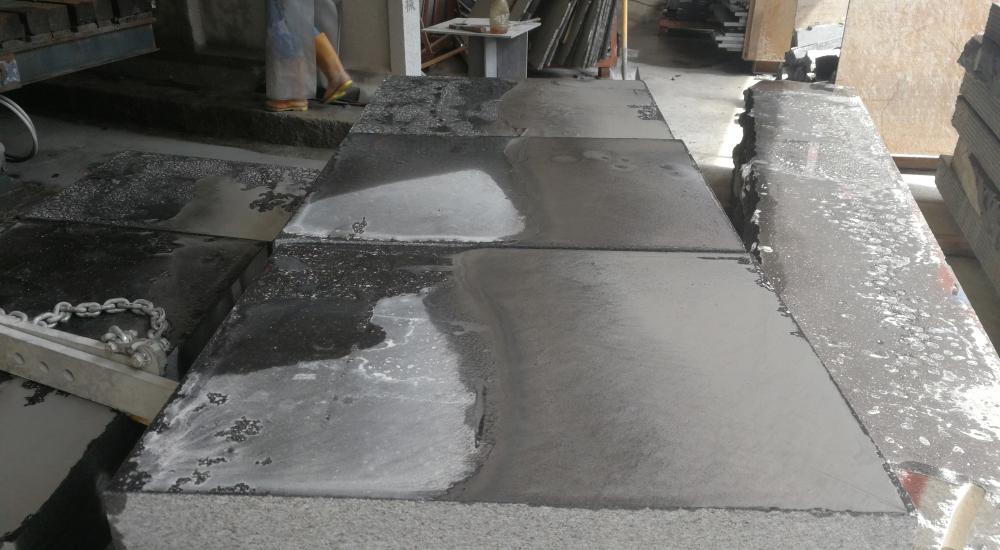

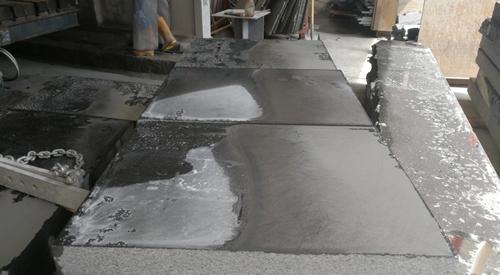

Примеры резки

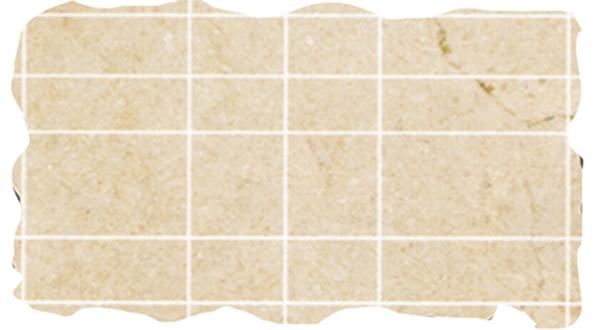

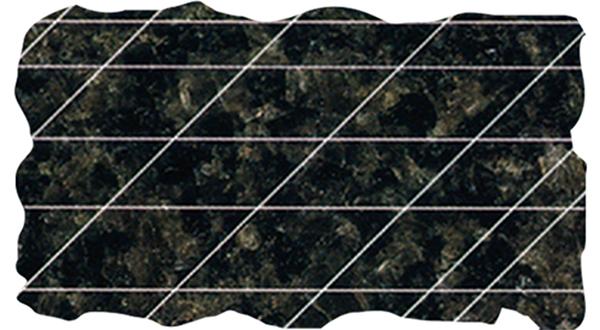

Резка при повороте рабочего стола на 90 °
Резка при повороте рабочего стола на 360 °
Характеристики
Наименование
Ед. измерения
SQC450-4D CNC
SQC600-4D CNC
SQC700-4D CNC
Макс. диаметр диска
мм
Φ450
Φ600
Φ700
Макс. вертикальный ход
мм
220
350
470
Размер рабочего стола
мм
3200×2000
Угол поворота рабочего стола (по выбору)
0°,90° / 0°~360° (настроено на каждые 45°)
Угол наклона рабочего стола
85°
Макс. высота обработки
мм
100
180
230
Расход воды
м³/ч
3
Мощность главного двигателя
кВт
15
18.5
22
Общая мощность
кВт
21
24.5
28
Размер (ДхШхВ)
мм
6000×4800×3200
6000×4800×3200
6000×4800×3400
Вес
кг
5700 (6500 кг, включая стальную подставку)
5800 (6600 кг, включая стальную подставку)
5900 (6700 кг, включая стальную подставку)

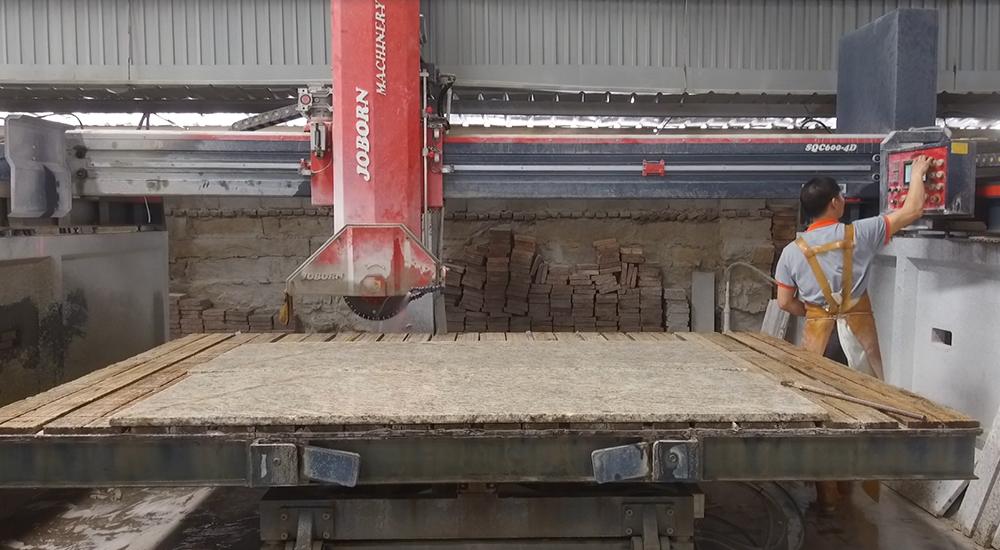

Рабочий процесс
Разместить камень на рабочий стол
Запустить оборудование

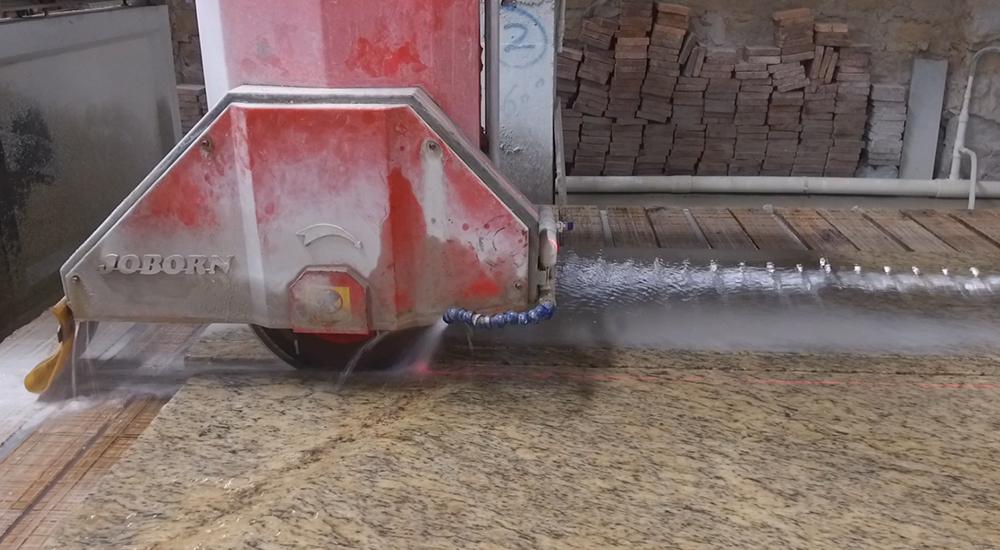

Выполнить резку
Компоненты

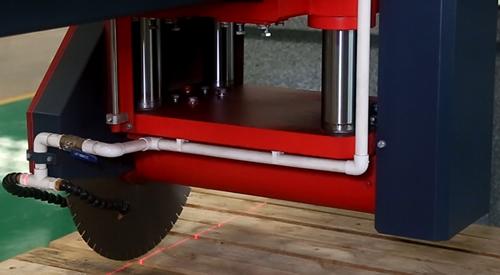

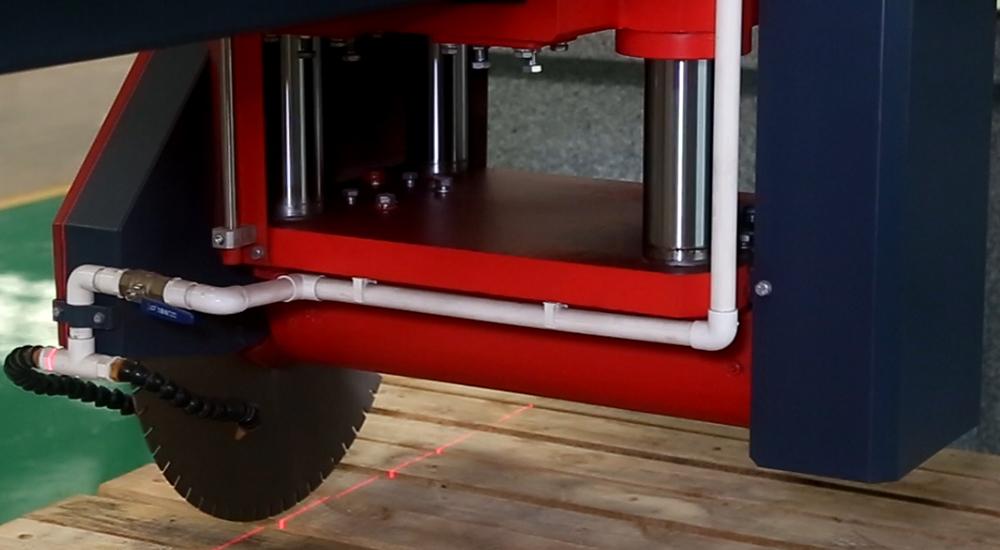

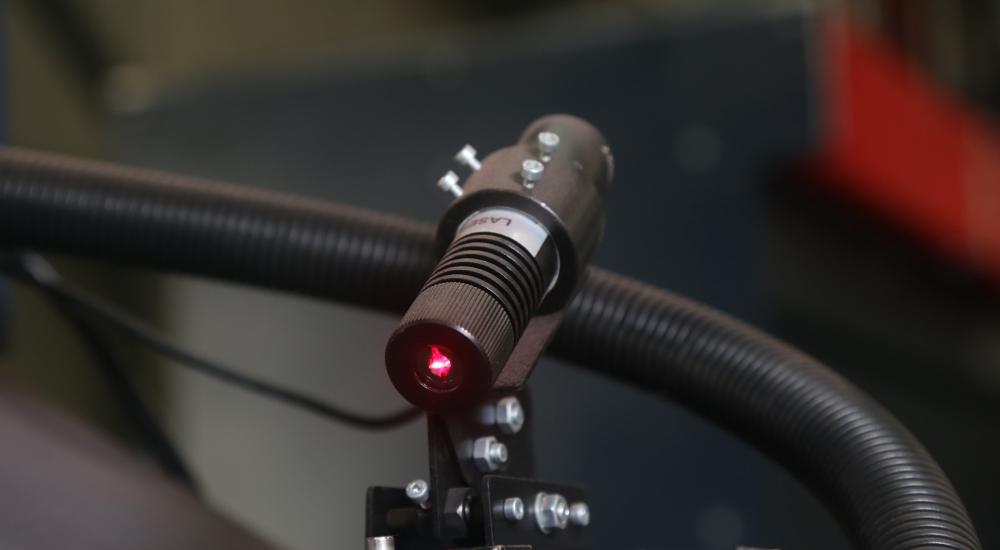

Устройство лазерно-инфракрасной разметки
Хромированная направляющая колонна
Износостойкая направляющая втулка
Особенности оборудования

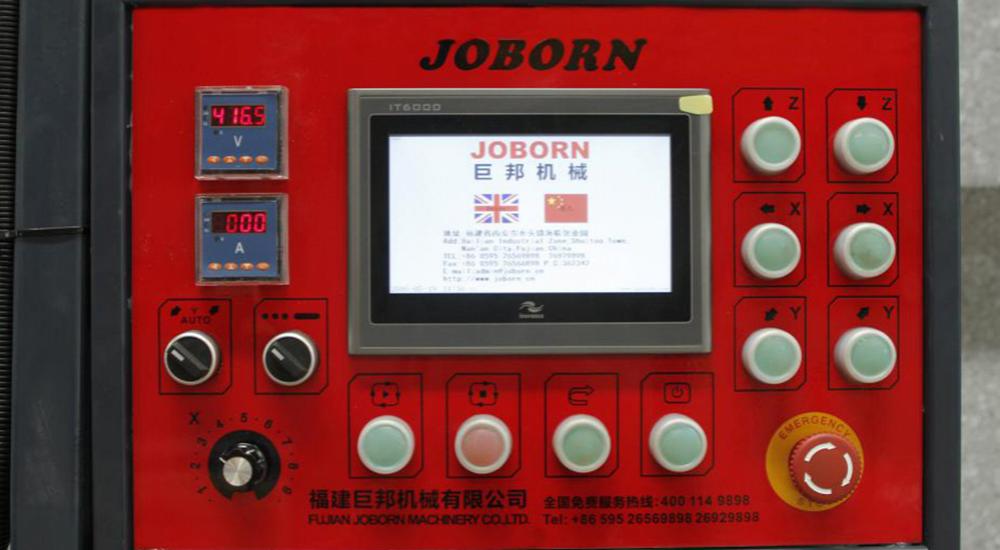

Интерфейс системы ЧПУ
Благодаря пользовательскому интерфейсу человек-машина, мостовая камнерезная машина легко управляется и обладает высокой точностью.

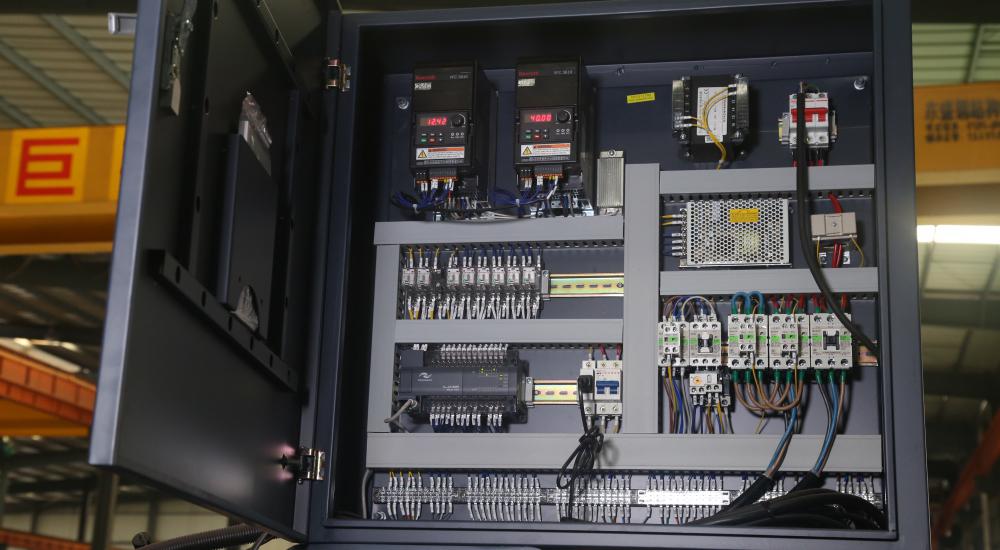

Импортированный из Германии преобразователь частоты Bosch
Использует немецкий преобразователь частоты Bosch для регулирования движений реза влево и вправо, скорость реза регулируется в соответствии с типом материала.

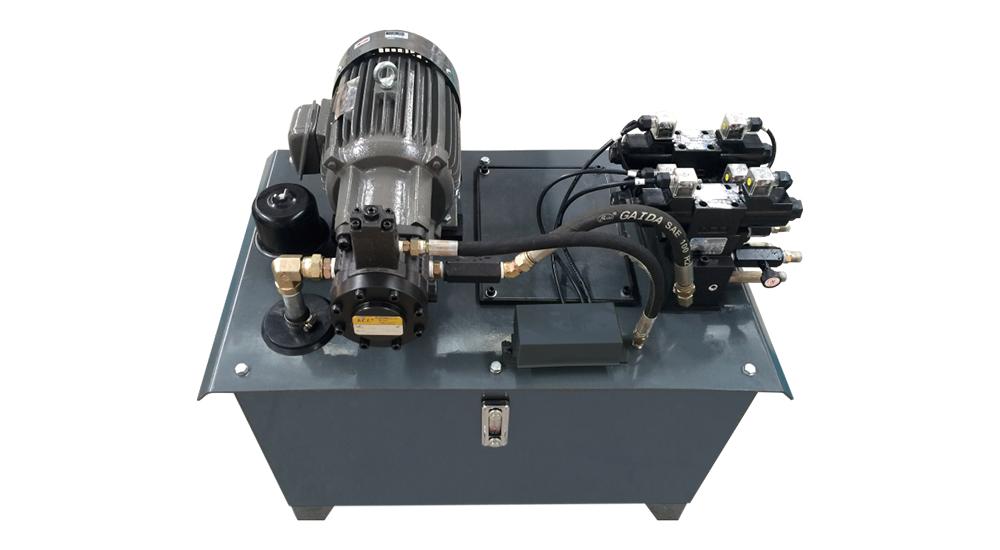

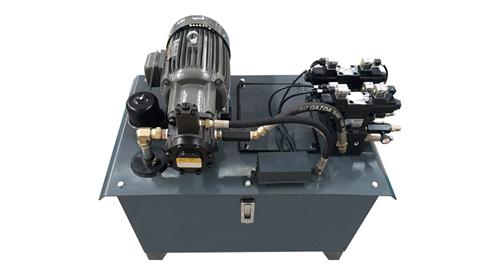

Двойная гидравлическая система
Движения лезвия вверх и вниз контролируются двойной гидравлической системой, произведенной в Тайване, что обеспечивает надежность оборудования

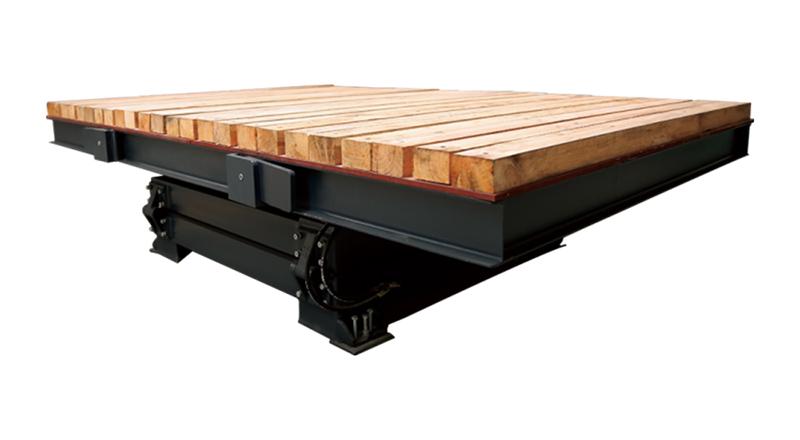

Рабочий стол
Сваренный из крупногабаритных и тяжелых несущих металлоконструкций, рабочий стол обладает большей грузоподъемностью и прочностью чем обычные рабочие столы.

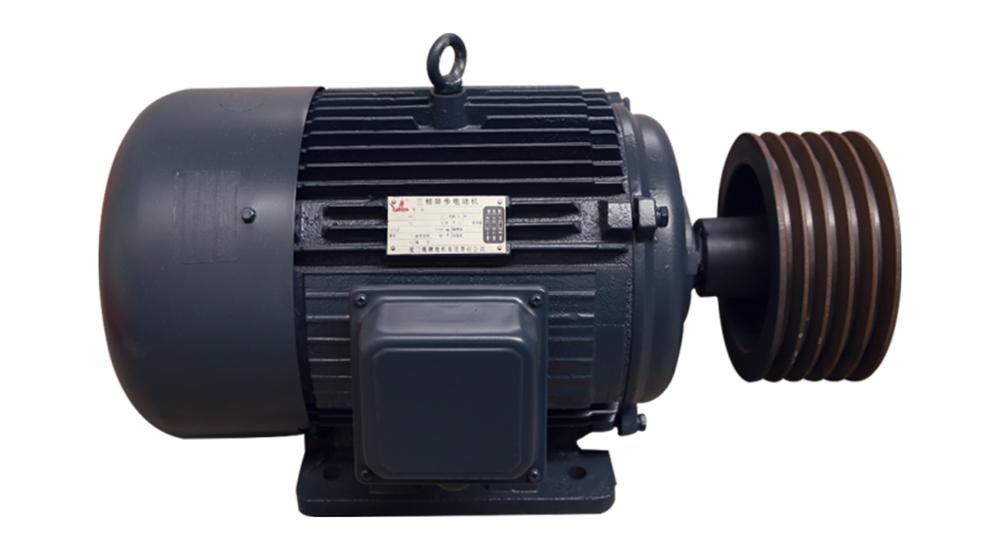

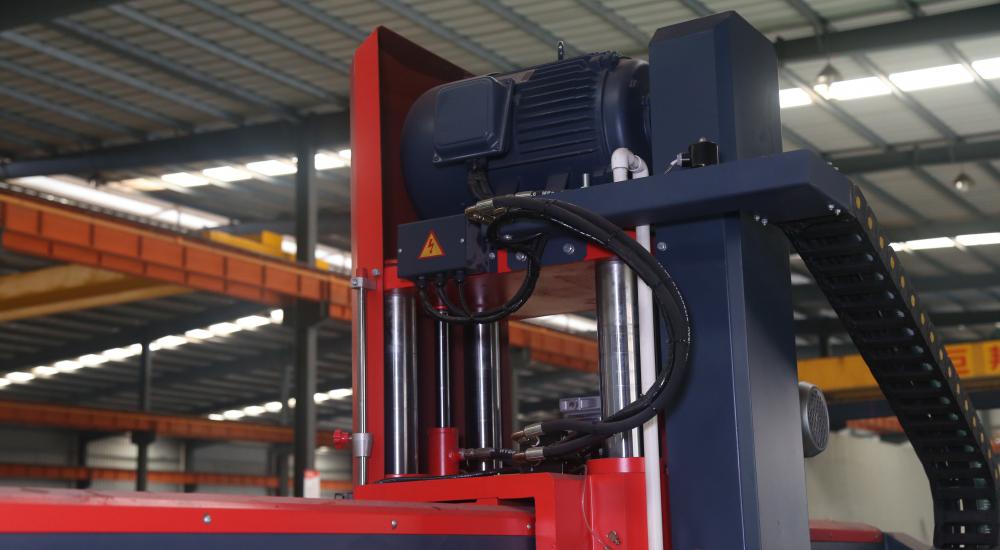

Главный двигатель
Мостовая пила использует энергосберегающий главный двигатель, благодаря чему имеет высокую мощность и низкое энергопотребление, что снижает расходы клиентов во время длительного использования.

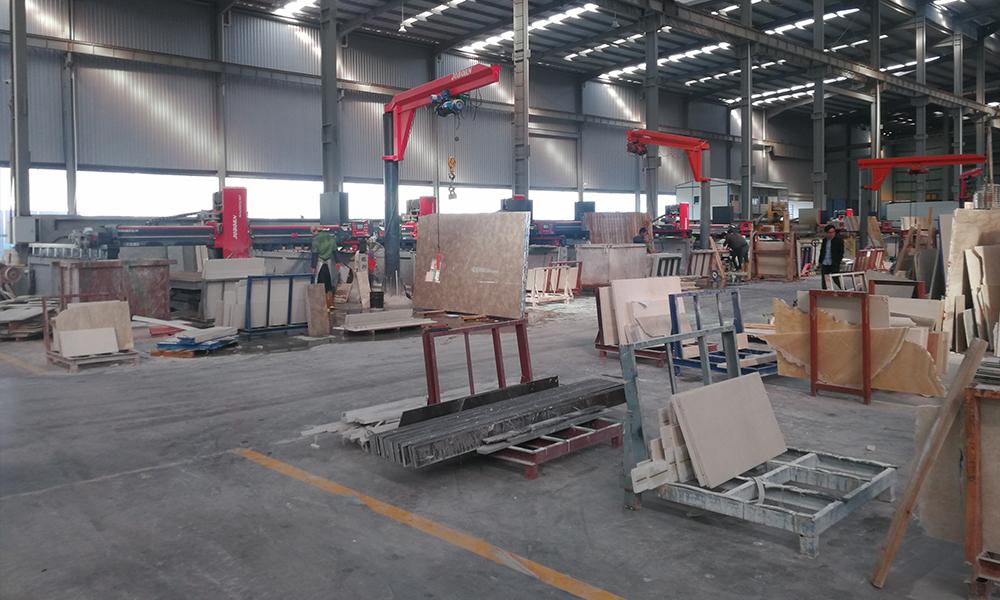

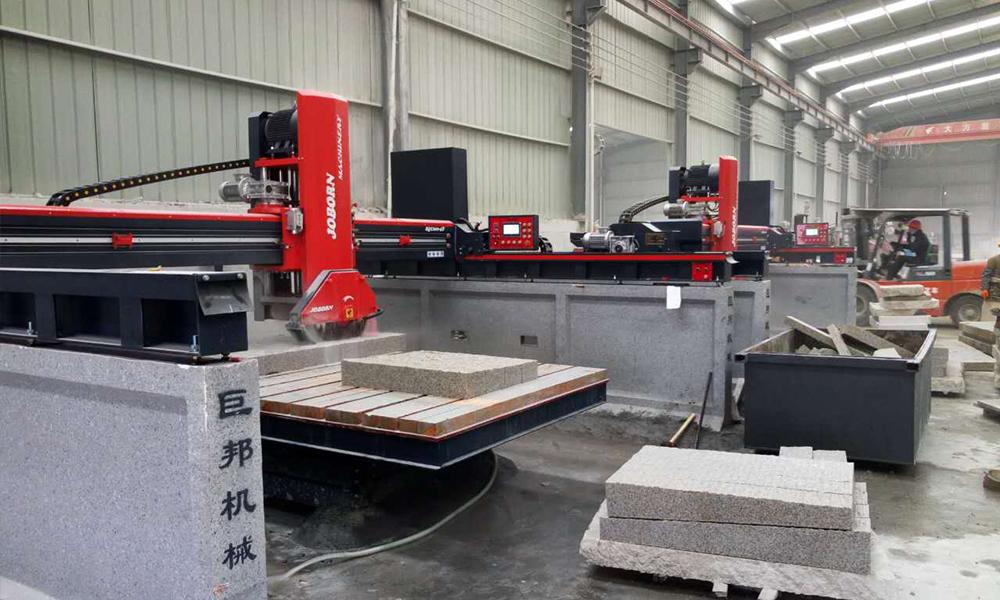

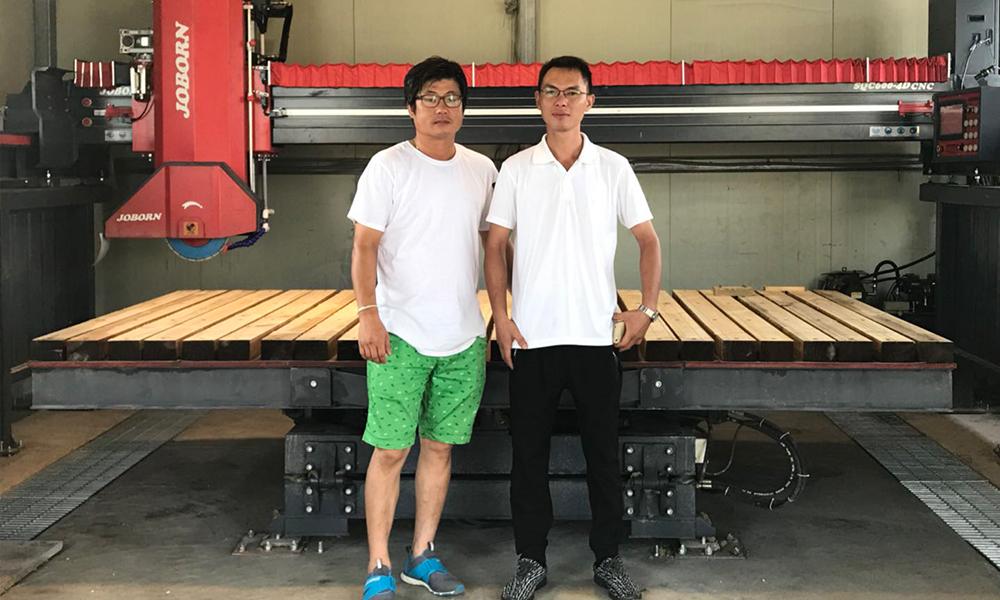

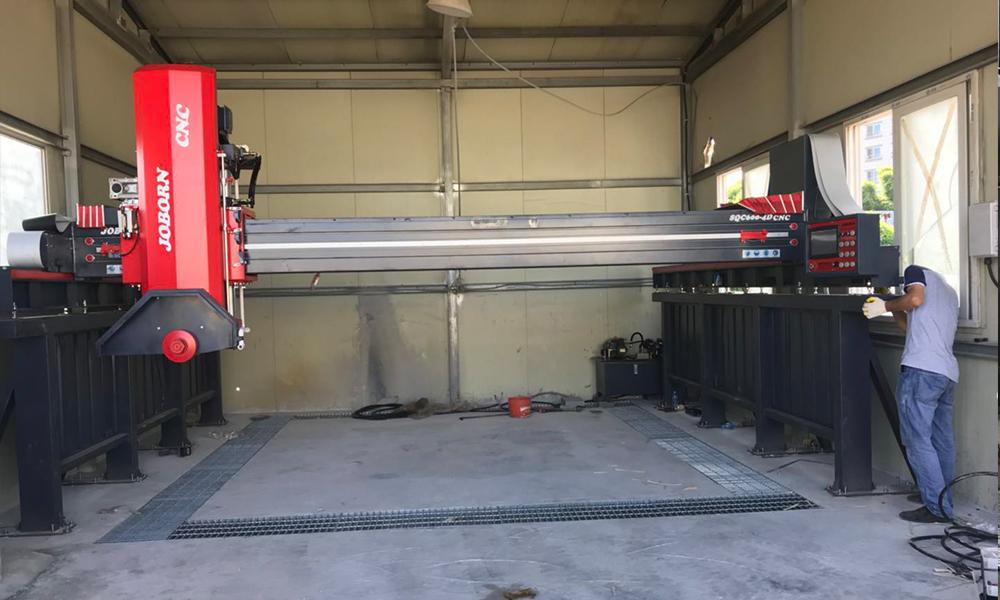

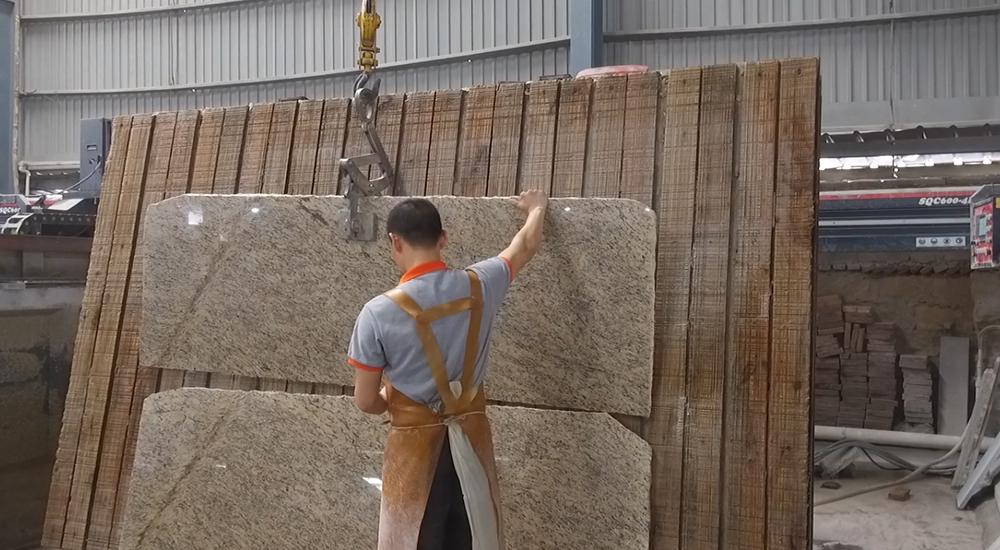

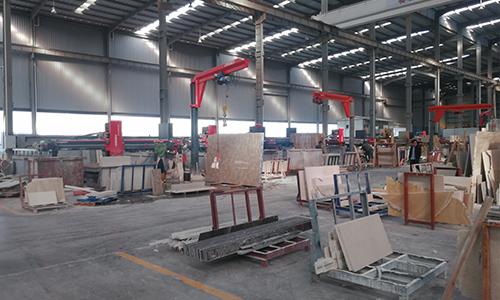

Примеры эксплуатации на заводах клиентов

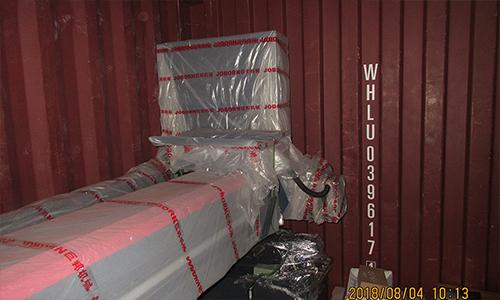

Доставка
